راه اندازی مرکز داده تلفنی تحت شبکه ویپ Voip

در بخش قبلی به تنظیمات نصب و راه اندازی Elastix تحت شبکه ویپ voip پرداختیم در این بخش با ما همراه باشید تا پیکربندی اولیه Elastix  را مرور کنیم.

مرحله دوم ، پیکربندی اولیه Elastix

در این بخش قصد داریم یک تلفن نرم افزاری را در داخل سیستم رجیستر کنیم تا امکان تماس به واسطه ی آن میسر گردد.

مجموعه elastix جهت پیکربندی داری یک واسط وب می باشد که همانند واسط free PBX طراحی گردیده . برای اتصال به این واسط آدرس IP سیستم تلفنی خود را در مرورگر وب وارد نموده  . توجه داشته باشید قبل از هر چیز پیکربندی صحیح درگاه شبکه رایانه خود مطمئن شوید.

در هنگام اتصال مبنی بر خطا در Certificate نمایش داده می شود برای عبور از این مرحله گزینه Continue to this web site  را انتخاب  گزینه Understand Risk این مرحله را پشت سر بگذارید .

راه اندازی مرکز داده تلفنی تحت شبکه ویپ Voip

پس از آن با وارد نمودن نام کاربری admin و رمز عبوری که در تنظیمات پس از وارد نمودید می توانید به سیستم دسترسی داشته باشید .

راه اندازی مرکز داده تلفنی تحت شبکه ویپ Voip

در صفحه نخست مشخصات وضعیتی کلی از سیستم را مشاهده می نمایید. جهت ورود به بخش مربوط به سیستم تلفنی بر روی تب PBX کلیک نمایید .

راه اندازی مرکز داده تلفنی تحت شبکه ویپ Voip

راه اندازی مرکز داده تلفنی تحت شبکه ویپ Voip

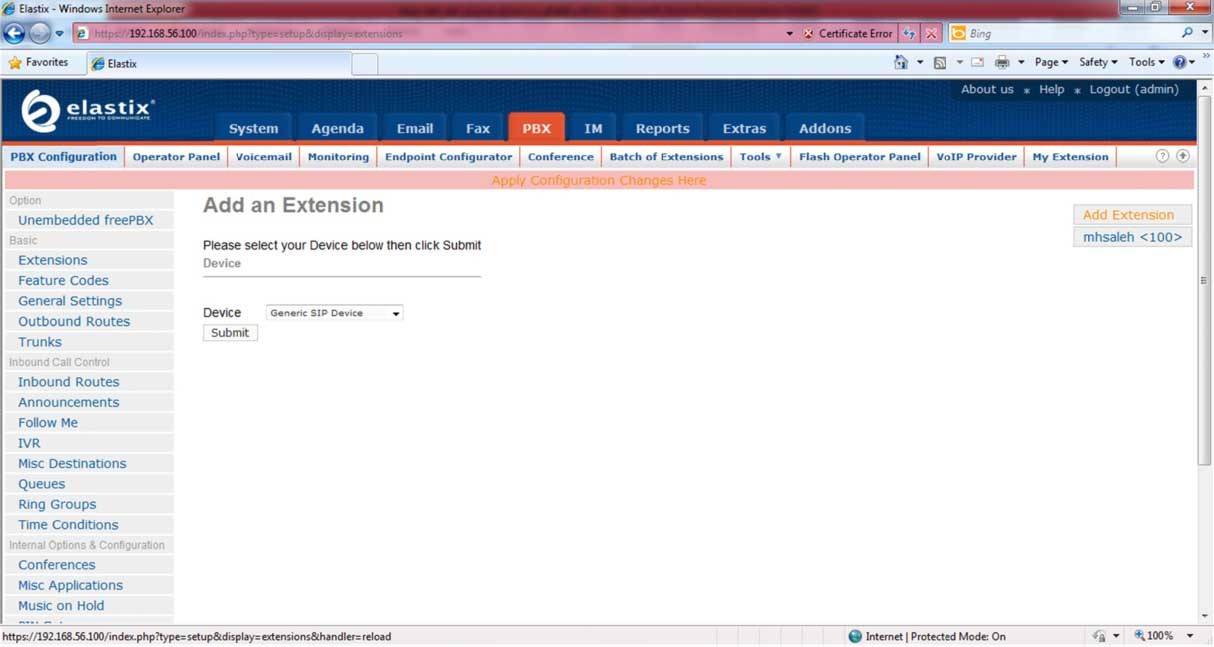

در این قسمت ما قصد داریم یک داخلی از نوع SIP ایجاد نماییم. پس از لیست Generic SIP Device را انتخاب نموده وکلید submit را می فشاریم. در فرم نمایان شده پر نمودن تمام فیلدها الزامی نیست و ما تنها به فیلد های مورد نیاز اولیه اشاره می نماییم. ما قصد داریم داخل با شماره 100 ایجاد نماییم.

1. فیلد User Extension که معادل شماره داخلی می باشد و ما آن را 100 قرار می دهیم.
2. فیلد Display Name که یک نام اختیاری برای داخلی مورد نظر می باشد شما می توانید نام مورد نظر خود یا شماره داخلی را وارد نمایید .
3. گزینه Call waiting این گزینه اختیاری می باشد و جزء سرویس های ویژه می باشد با فعال نمودن آن امکان پشت خطی برای داخلی مورد نظر فعال می گردد .
4. فیلد Secret این فیلد رمز مورد نیاز جهت رجیستر شدن تلفن در مرکز تلفنی می باشد که جهت امنیت شماره ها تعریف می گردد شما جهت سهولت می توانید آن را همان مقدار شماره داخلی قرار دهید .
5. فیلد dtmfmode این فیلد مشخص کننده ی نوع ارسال کدهای DTMF از گوشی به مرکز می باشد . جهت سهولت کار و عدم نیاز به شناسایی الگوی مورد استفاده این فیلد را برابر auto قرار دهید .

در انتها کلید Submit  را انتخاب کنید تا تغییرات ذخیره گردند .

راه اندازی مرکز داده تلفنی تحت شبکه ویپ Voip

جهت اعمال تغییرات ذخیره شده در انتها بر روی نوار ظاهر شده در بالای صفحه با عنوان Apply Configurations کلیک نمایید.

راه اندازی مرکز داده تلفنی تحت شبکه ویپ Voip

پس از آن مرکز تلفنی شما آماده استفاده جهت تست می باشد .

حال نوبت به رجیستر نمودن تلفن نرم افزاری در مرکز تلفن و برقراری اولین ارتباط می باشد.

پس از نصب نرم افزار X-lite آن را اجرا نموده و از منوی Softphone (بالا سمت چپ نرم افزار) گزینه Account Setting را انتخاب نمایید . در پنجره ی باز شده پارمترهای زیر را طبق مشخصات وارد نموده در مرکز تلفنی وارد نمایید.

• User ID که همان شماره داخلی می باشد .
• Domain که آدرس IP یا نام مرکز تلفن می باشد .
• Password رمز در نظر گرفته شده برای داخلی که معادل Secret در مرکز تلفن می باشد .
• Display Name نام اختیاری در نظر گرفته شده برای نمایش
• Authorization name که در Elastix معادل شماره داخلی می باشد .

پس از انجام تغییرات کلید OK را فشار دهید .

راه اندازی مرکز داده تلفنی تحت شبکه ویپ Voip

در صورتی که مشکلی در تنظیمات وجود نداشته باشد تلفن پیامی مبنی بر رجیستر موفق نمایش داده و فعال می گردد.
